„The Bug“ – ein 8 Zoll großer Helfer

Nein, ich rede hier nicht über ein Insekt, welches mit seiner Größe von 8 Zoll eher in den Film „Starship Troopers“ als auf die Modellbahn gehört, sondern von einem Biegewerkzeug, welches von Ndetail in Deutschland vertrieben wird.

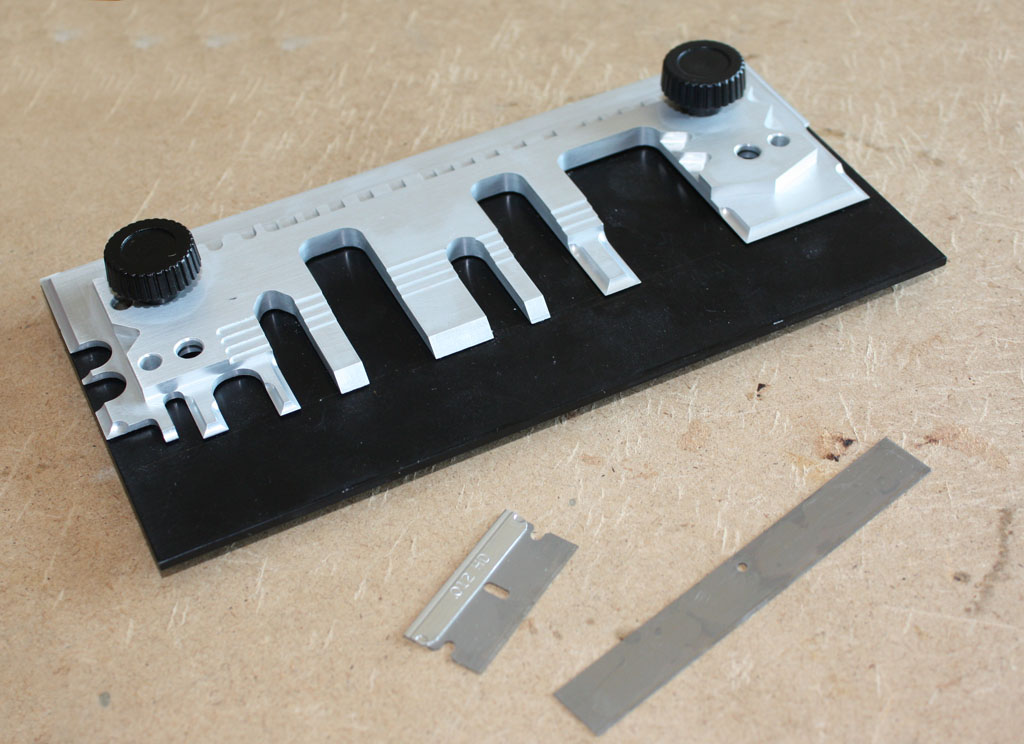

Biegewerkzeug The Bug

Biegewerkzeug? Wozu braucht man denn das? Als Modellbauer, der auch schon einmal Messing-Bausätze montiert, stößt man irgendwann auf geätzte Bausätze, die im Lieferzustand flach sind. Nach Auslösen der einzelnen Bauteile kann es dann sein, dass manch eines dieser Bauteile gebogen werden muss. Dazu sind meistens Biegekanten in das Messing eingeätzt, die das Biegen erleichtern sollen. Und dann geht´s auch schon los: Wie biege nun das Messing? Mit den Fingern? Mit einer Zange? Im Schraubstock? Und genau hier ist „The Bug“ eine wertvolle Hilfe!

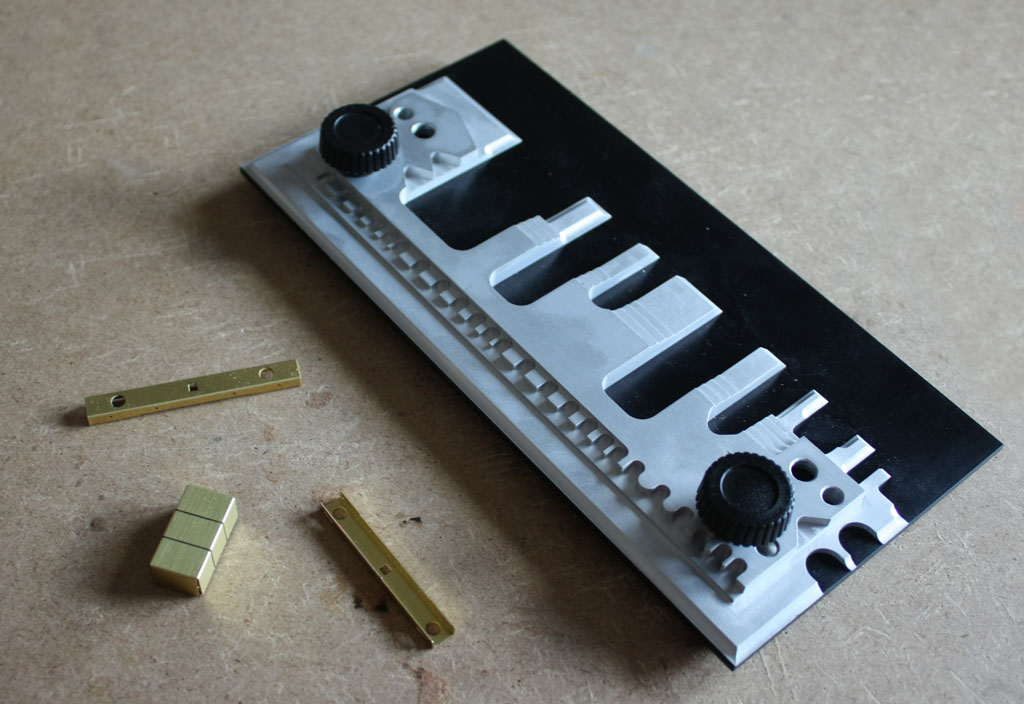

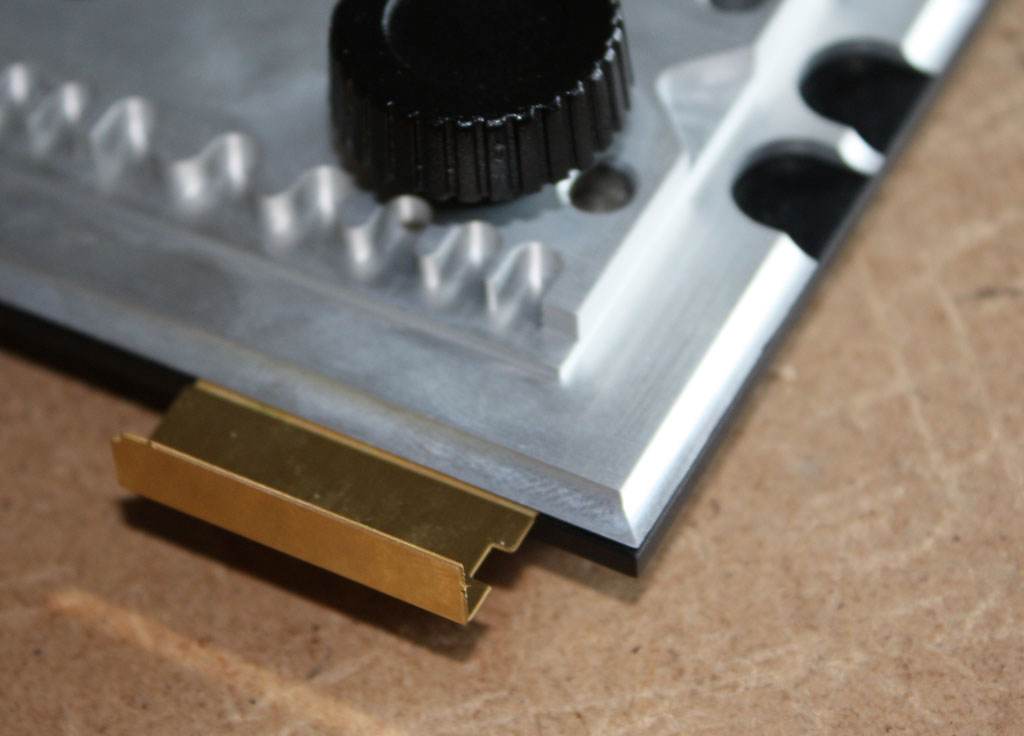

Fertig gebogene Messingteile vor “The Bug”

„The Bug“ ist ein solides Werkzeug mit einer Arbeitsgröße von 101 x 203 mm. Auf einer massiven Bodenplatte ist eine stabile Klemmplatte aus Aluminium mittels zweier gefederter Bolzen angebracht. Die Klemmplatte wird mit zwei Arretierknöpfen auf die Bodenplatte gedrückt. Das Biegen ist also nicht schwer. Die folgende Bildfolge zeigt, wie einfach mit “The Bug” Messing gebogen wird:

Zuerst wird das Messing so eingelegt, dass die Biegekante sauber an der Kante der Klemmplatte zu liegen kommt. Nun wird das Messing durch Andrehen der Arretierknöpfe zwischen Klemmplatte und Bodenplatte eingeklemmt.

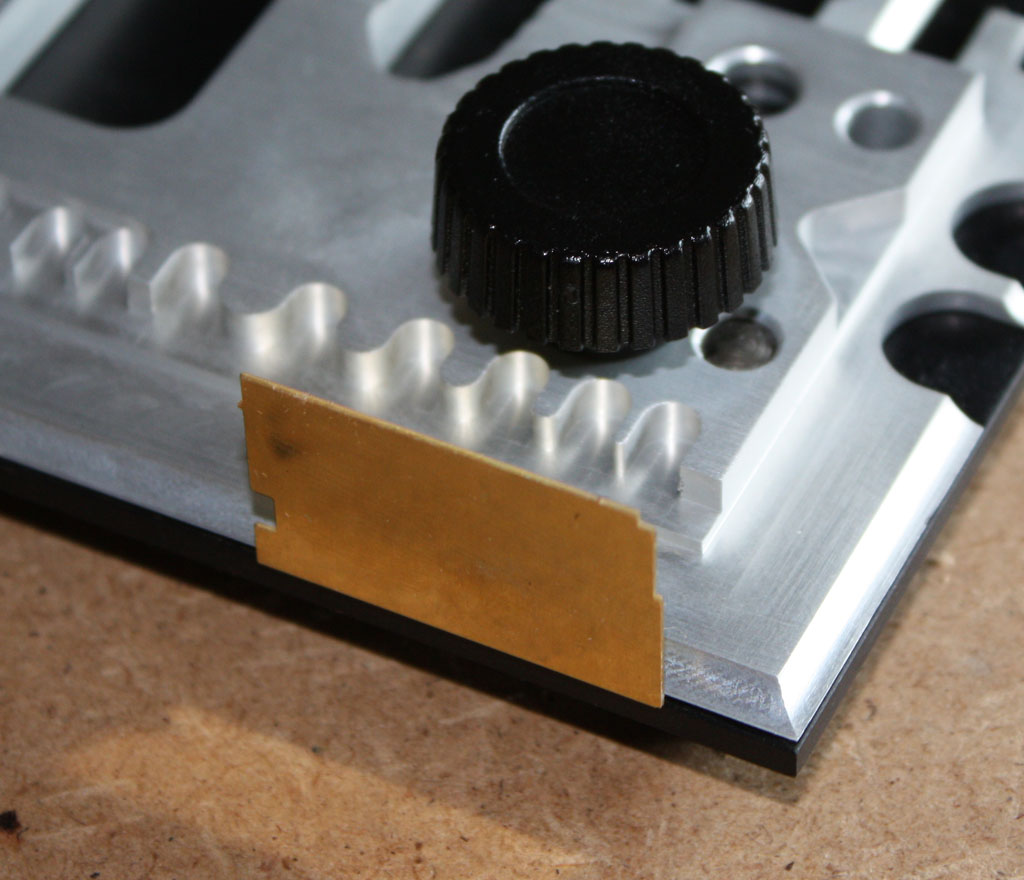

Einsetzen des Messingstücks, deutlich ist die Biegenut sichtbar

Nun wird die Lehre genommen und gegen die Arbeitsplatte gedrückt – dabei wird das Messing gebogen.

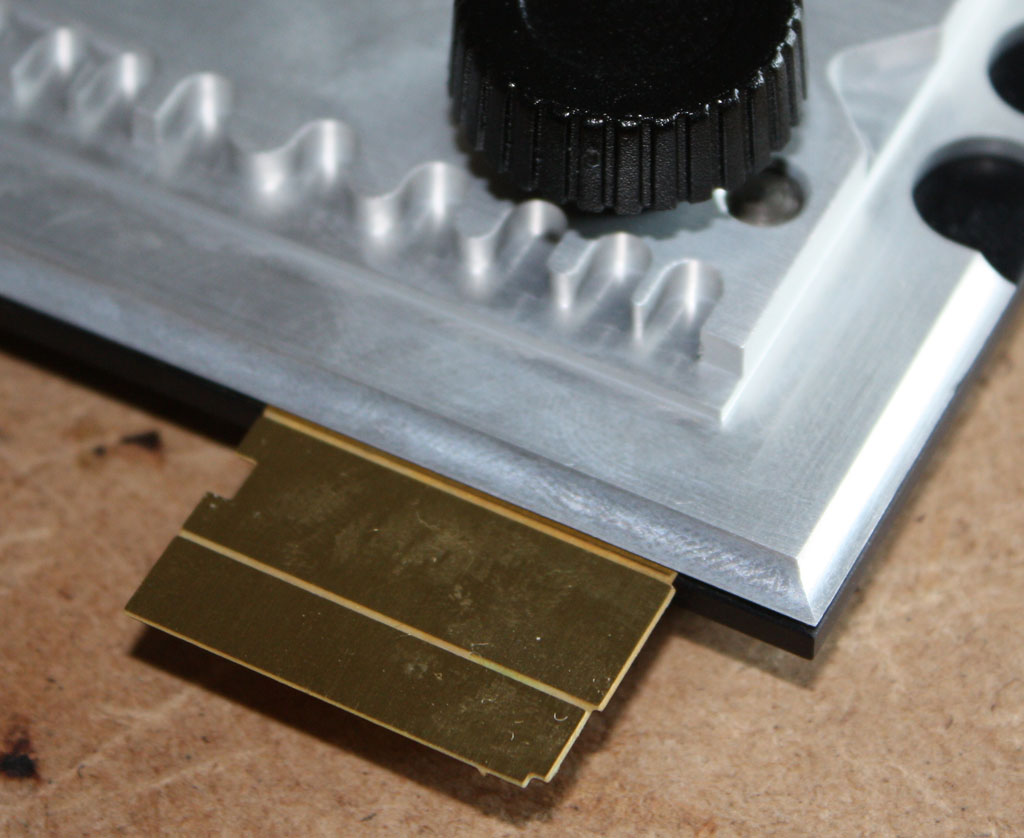

Los geht´s: Biegen des Messingstücks

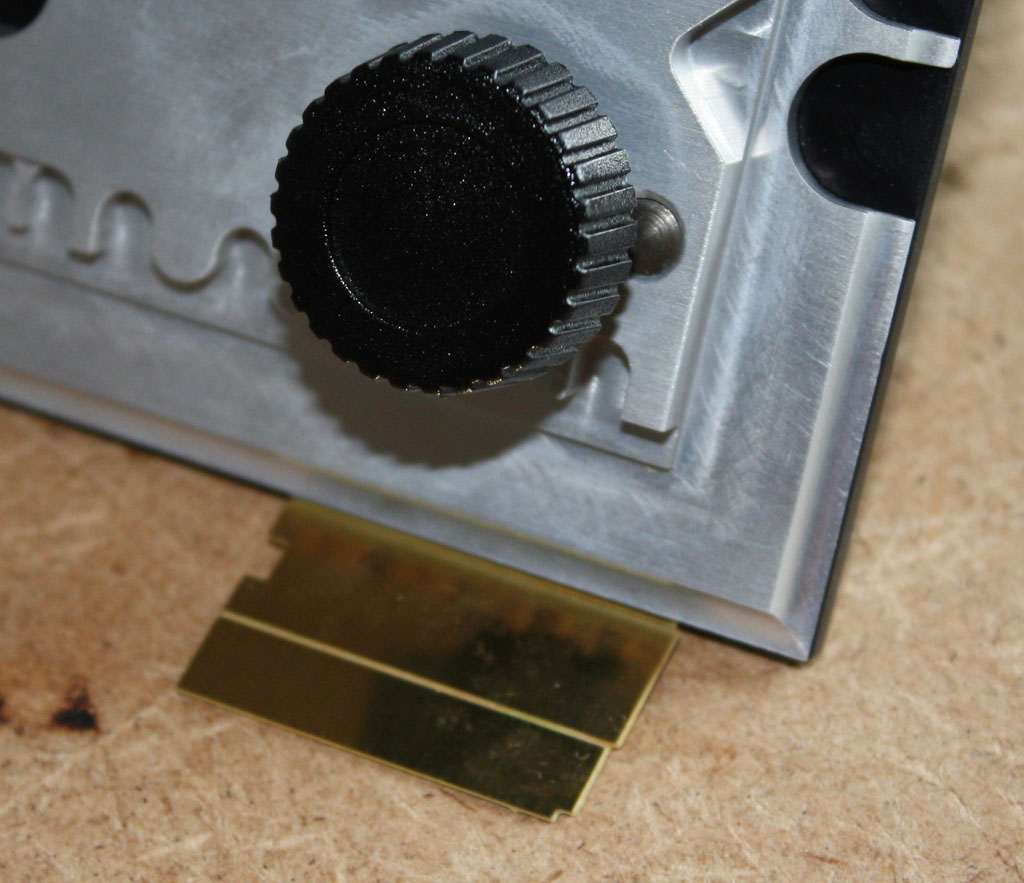

Fertig, die 90-Grad-Biegung ist perfekt

Gleiches macht man mit der nächsten Knickkante.

Nun kommt die zweite Biegung

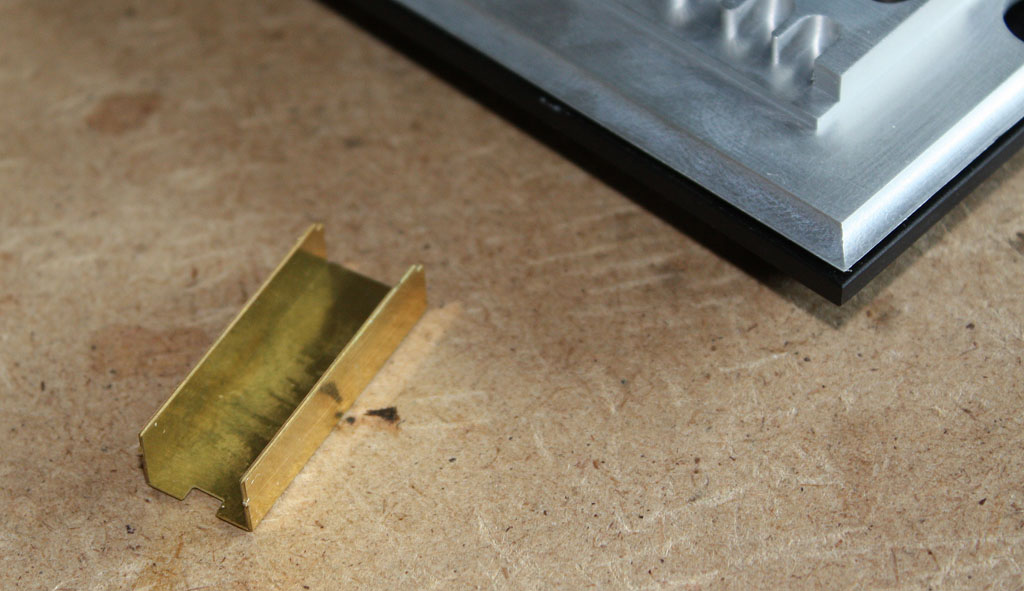

Fertig!

Die verschiedenen Zungen auf der Klemmplatte sind sehr gut geeignet, um kleine Werkstücke einzuspannen. Auch ein flächiges Einspannen ist sehr gut möglich und macht auch Biegungen an kaum zugänglichen Stellen möglich.

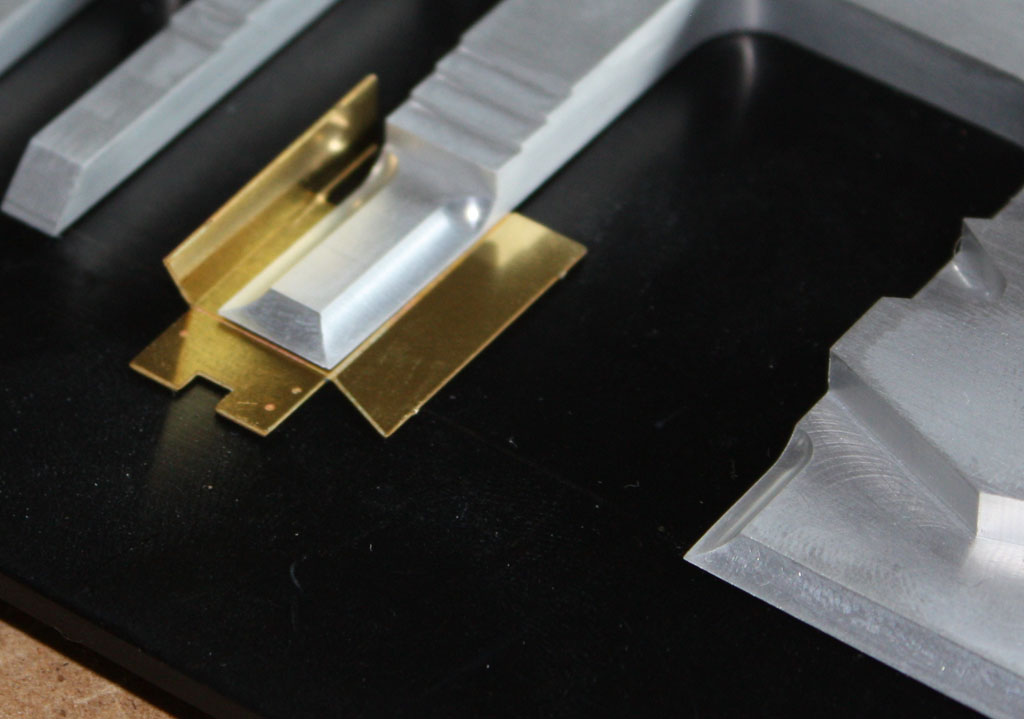

Die Zungen der Klemmplatte eignen sich besonders für kleinere Bauteile

Wenn das Messingstück mit den Zungen eingespannt ist, benötigt man eine der beigelegten Klingen, um das zu biegende Stück anheben und biegen zu können.

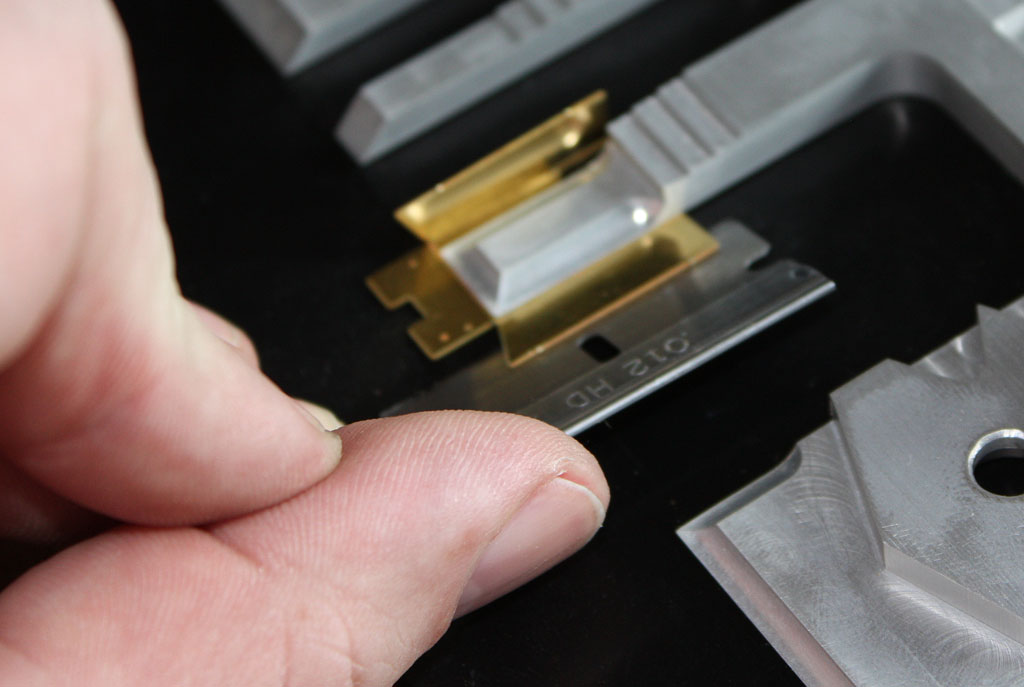

Mit der mitgelieferten Klinge wird die Biegung eingeleitet

Die Zungen sind ein wirklich praktische Ergänzung.

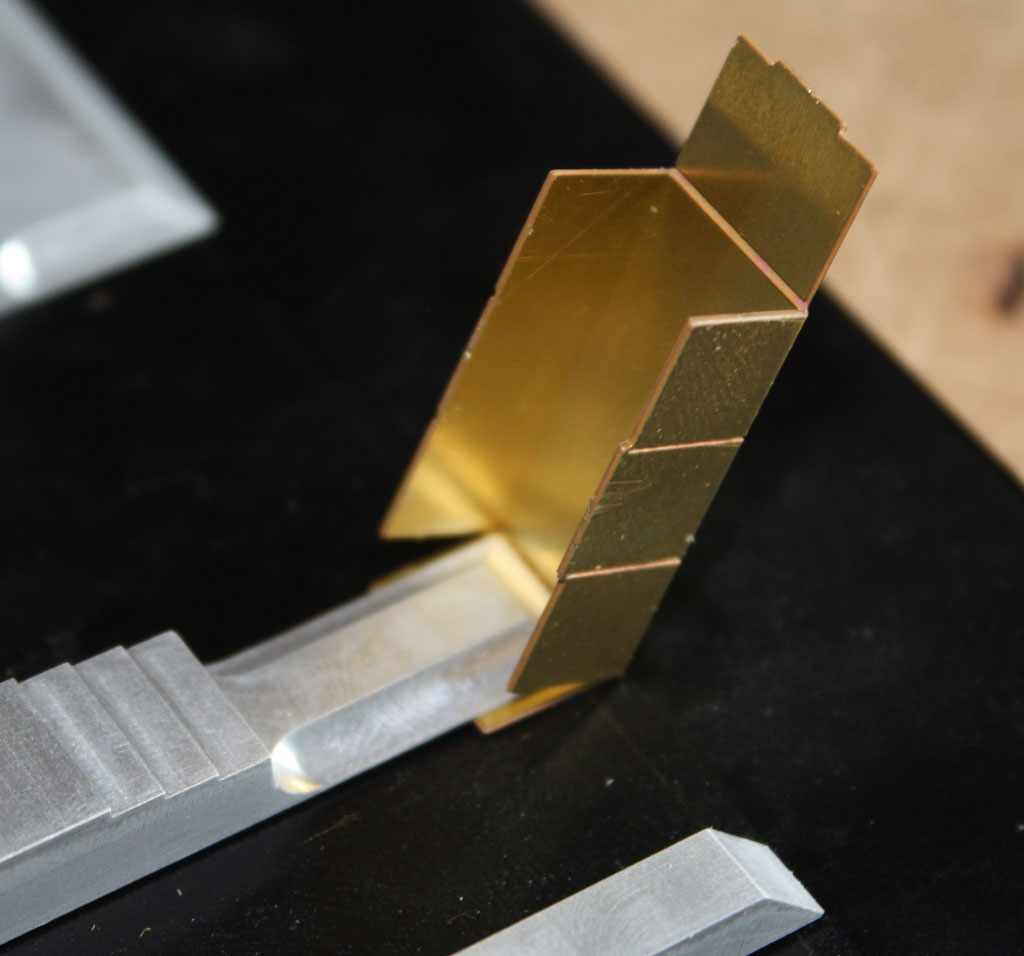

So einfach wird Messing gebogen

Weiter ist die Klemmplatte noch mit verschiedenen Aussparungen und Einfräsungen versehen. Diese eignen sich, um Drähte in Form zu bringen, damit diese als Griffstange zum Einsatz kommen können.

„The Bug“ 8 Zoll ist das derzeit größte Biegewerkzeug im Sortiment von Ndetail, es gibt das Biegewerkzeug auch in 2 Zoll (50 x 65 mm) , 4 Zoll (75 x 101 mm) und 5,5 Zoll Größe (75 x 140 mm).

Was kostet nun dieses Werkzeug? Diese Details habe ich hier mal zusammengestellt:

2 Zoll – Art.-Nr.: 1020, 49,90€

4 Zolll – Art.-Nr.: 1021, 59,90€

5,5 Zoll – Art.-Nr.: 1022, 74,90€

8 Zoll – Art.-Nr.: 1023, 89,90€

Der getestete „Bug“ 8 Zoll hat gezeigt, dass er Messing mit eingeätzter Biegekante bis zu einer Stärke von 0,5 mm gut biegen kann.

Mein Fazit: Ich würde Spur 0ern den Bug sehr empfehlen! Aber da man mit dem großen Bug, also das Modell 8 Zoll, Art.-Nr.: 1023, kleinere Teile ebenfalls problemlos biegen kann, ist es sinnvoll, gleich den großen Bug zu erstehen. Dieses nützliche kleine Werkzeug sollte jeder Spur-0-Bastler, der Messing (oder auch Neusilber!) biegen muss, in seinem Bestand haben!
