Kaum bemerkt von der Öffentlichkeit hat Michael Schulz eine kleine Revolution für Freunde der Lenz Kupplung entwickelt: Eine Kurzkupplungskulisse, die problemlos auch bei all den Spur Null Wagen nachzurüsten ist, die ein offenes und gut einsehbares Fahrgestell haben.
Denn die inzwischen in mehreren Ausführungen von Moog und Schnellenkamp erhältlichen Kurzkupplungskulissen für die lenz Kupplung haben leider alle einen Nachteil: Sie haben eine große Grundplatte, in der die Kurzkupplung geführt wird. Diese Grundplatte verschwindet normalerweise unter dem Wagenboden und stört nicht weiter, ist aber immer dann deutlich sichtbar, wenn der Wagenboden nur aus offenen Trägern besteht, wie das zum Beispiel bei den weit verbreiteten Kesselwagen und offenen Wagen von 0-Scale der Fall ist.
Das Prinzip der Kurzkupplungskulisse
Weil der ebenfalls von Schulz angebotene Kalkkübelwagen auf einem 0-Scale Fahrwerk basiert, wurde eigentlich nur für diesen Wagen, die neue Kurzkupplungskulisse entwickelt.
Das Funktionsprinzip: Zwei Drehpunkte, die hintere Führung erfolgt in einem Langloch.

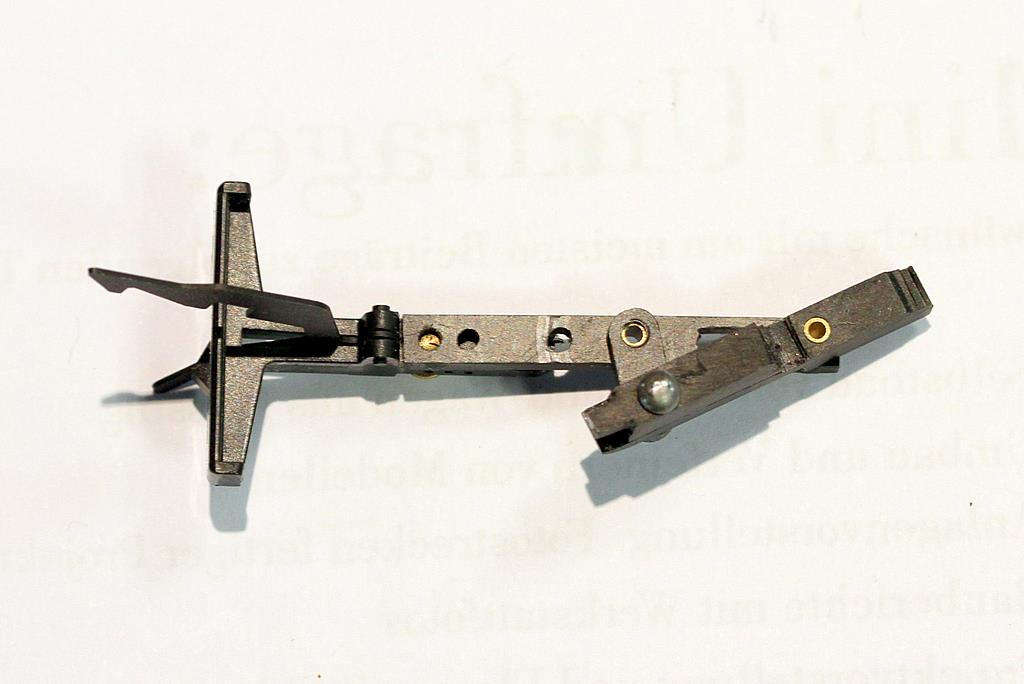

Die Kurzkupplungskulisse besteht aus mehreren drehbar miteinander verbundenen Deichseln. Das Pfiffige dabei: Es gibt nicht einen festen Drehpunkt, sondern deren zwei. Das Ganze hat entfernte Ähnlichkeit mit der Steuerung einer Dampflok, wo ja auch aus einer Hin- und Her- Bewegung (des Kolbens) eine Drehbewegung (der Räder) wird. Die Kupplungsdeichsel wird über eine Art Exzenter ausgelenkt, die hintere Führung erfolgt über ein Langloch. Dadurch kann die ansonsten verwendete Kupplungsführung entfallen. Die Elemente sind mittels langer Messingnieten beweglich miteinander verbunden.

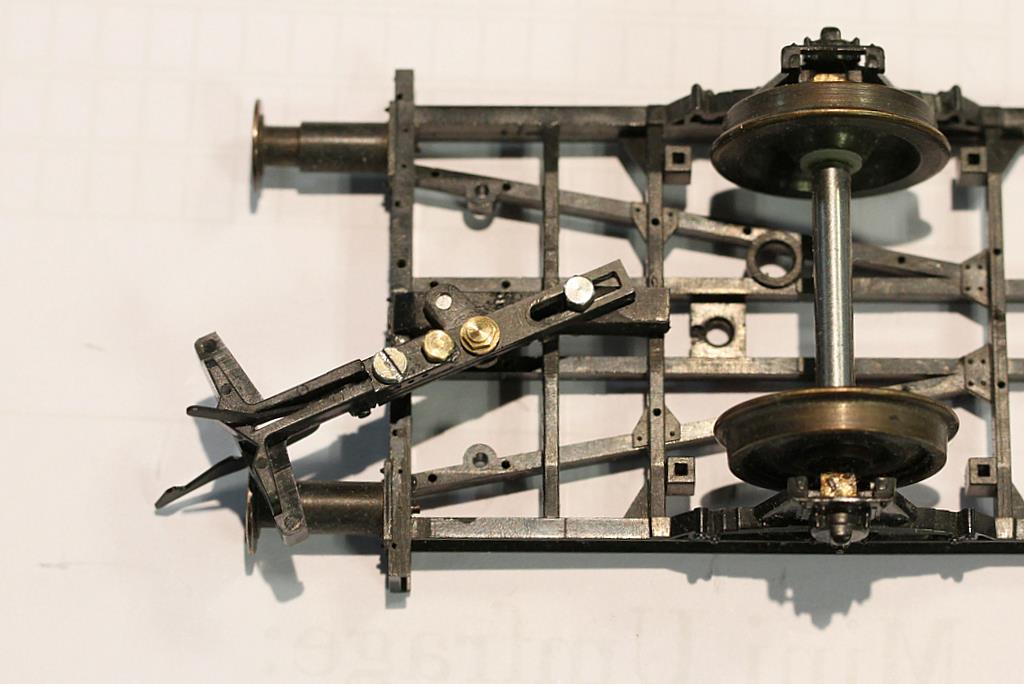

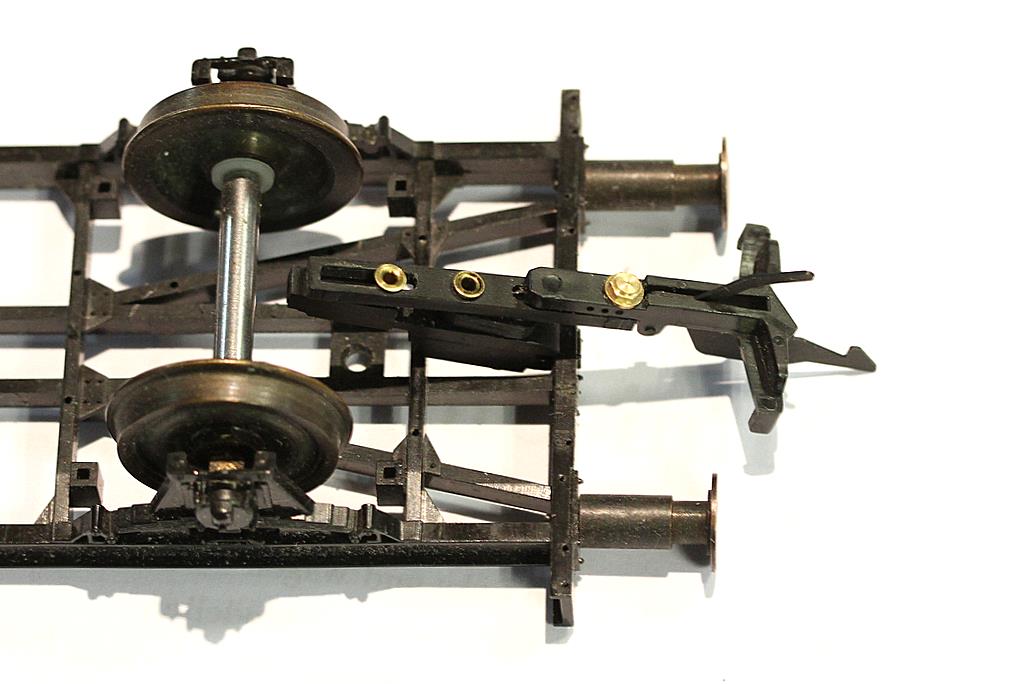

Die Kurzkupplung wird mittig unter dem offenen Rahmen montiert. Dabei ist etwas Fingerspitzengefühl nötig. In Ruhestellung sieht man von oben nur den schmalen Kupplungsträger.
Montage der Kurzkupplungskulisse
Die ganze Konstruktion ist so schlank, dass nach der Montage der Kulisse sogar das Bremsdreieck wieder darüber (besser gesagt darunter) montiert werden kann.

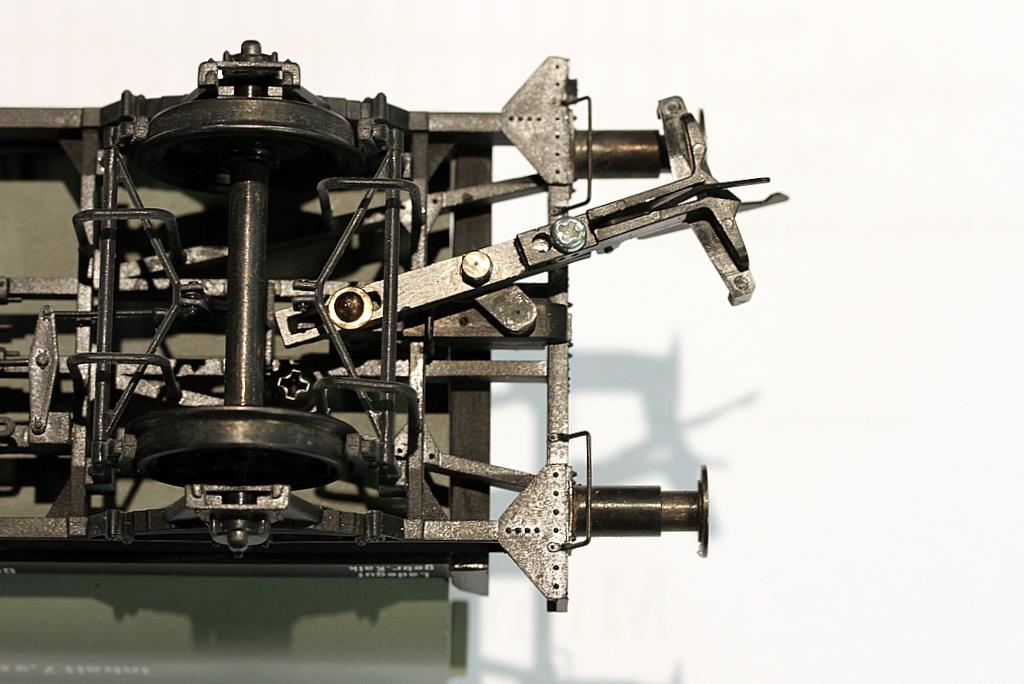

Extrem platzsparende Montage der Kurzkupplungskulisse unter dem Bremsdreieck
Nur in den Kurven kragt die Kupplung etwas heraus, was aber im Fahrzeugverband die Optik kaum beeinträchtigt.

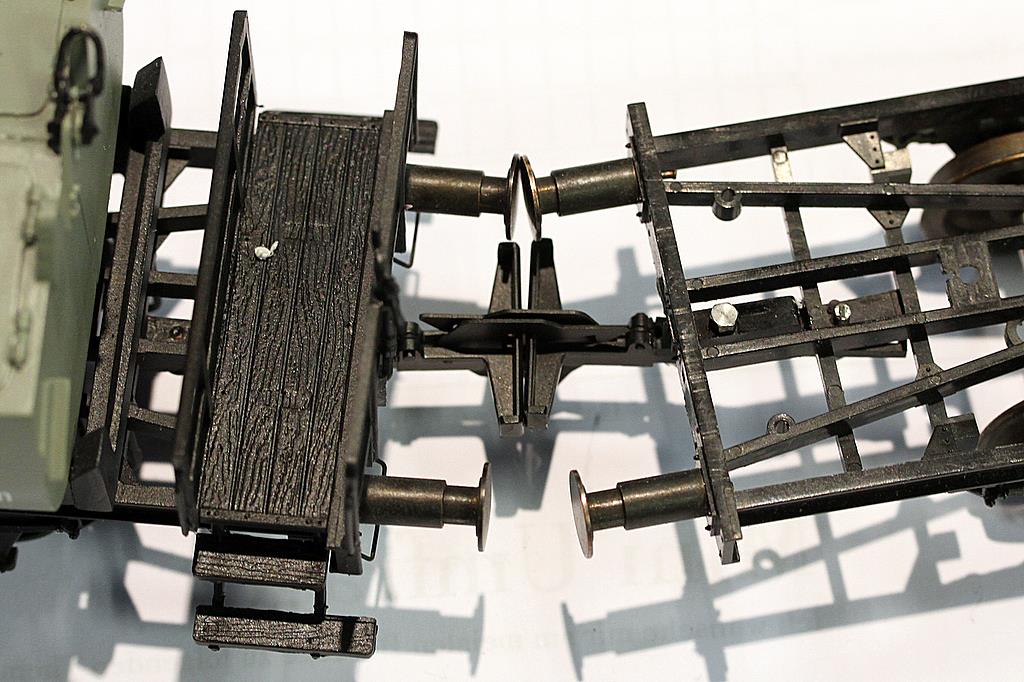

Die Kurzkupplung mit Lenz Kupplung in der Kurve. Lenz Radius 1 ist problemlos möglich.
Die Kulisse kann an jeden 0-Scale Wagen nachgerüstet werden. Die Fertigung der Teile recht personalintensiv, und Herr Schulz hat leider derzeit nicht die Ressourcen, die Kurzkupplungskulisse in größerer Stückzahl herzustellen. Das ist sehr schade, denn mit einem Schlag könnte der Fuhrpark von Leuten, die mit Lenz Kupplung fahren, stark erweitert werden.
