Lenz Weichenlaterne reparieren

Eine abgebrochene Lenz-Weichenlaterne ist immer ärgerlich, eine Reparatur durch Einkleben ist leider so gut wie aussichtslos. Ist die Weiche bereits eingebaut und eingeschottert, kommt man auch nicht mehr ans Innenleben der Weichenmechanik heran, denn der Gehäusekasten ist nur von unten zugänglich. Auch wenn die Weiche noch nicht eingebaut sein sollte, ist es fast unmöglich, eine abgebrochene Laterne wieder einzukleben. Da hilft nur eine „Radikalreparatur“!

Die Weiche in diesem Umbaubericht ist eine Linksweiche, die mit einem durch die Anlagenplatte geführten Stellstab gestellt wird, der von unten mittels einer mechanischen Stellstange bedient wird.

Die Operation beginnt mit der Trennscheibe

Die Operation beginnt mit der Trennscheibe

Mit einem Dremel und Trennscheibe wird das Gehäuse vorsichtig aufgeschnitten. Mir war wichtig, dass die originalen Stellstangen aus Kunststoff, die die Zungen verbinden und die Stellkraft nach außen übertragen, nicht zerstört werden. Wer weiß, wie ich ihn am besten nutzen kann?!

Die Stellstangen sind freigelegt

Die Stellstangen sind freigelegt

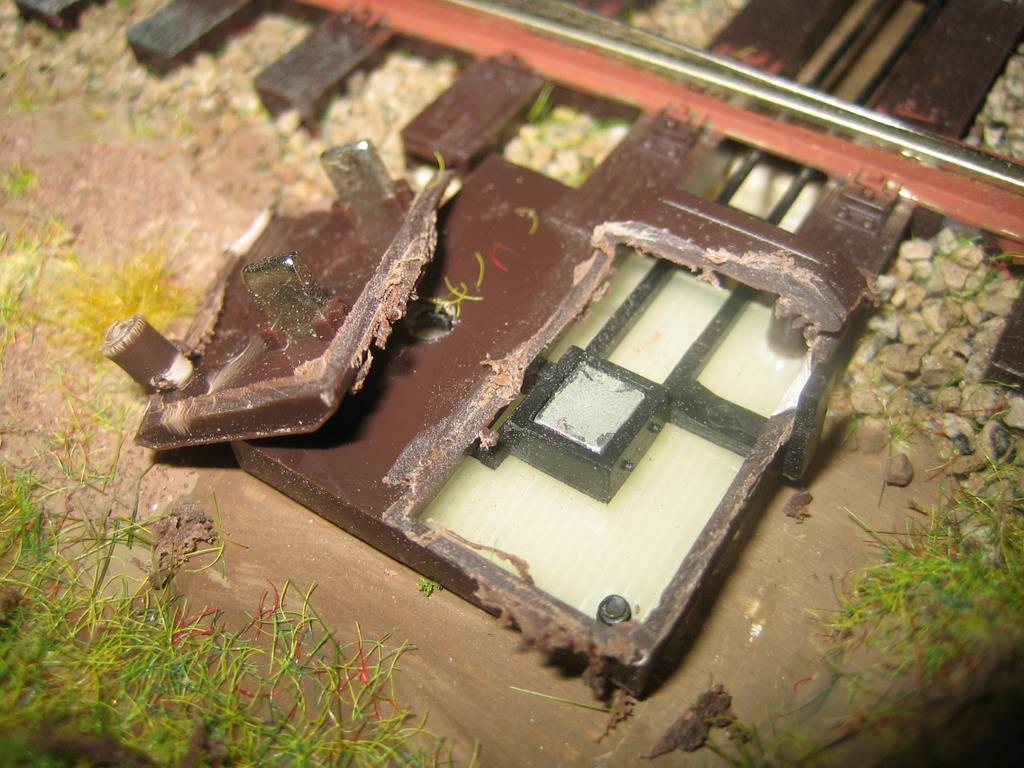

Die obere Abdeckung ist grob abgeschnitten. Am Ende des Zungenstellstangen wird der Magnet sichtbar. Dieser dient normalerweise dazu, die Endlage der Weichenzungen zu forcieren, indem jeweils eine der beiden Metallplättchen im Inneren angezogen wird. Damit ist gewährleistet, dass die Zunge an einer der Backenschienen gut anliegt. Die beiden Metallplättchen sind auf dem umgedrehten und abgetrennten Deckel zu sehen.

Der ganze Kasten ist aufgetrennt. Sichtbar ist nun auch die Zahnstange und das Zahnrad, auf der die Laterne befestigt war.

Der ganze Kasten ist aufgetrennt. Sichtbar ist nun auch die Zahnstange und das Zahnrad, auf der die Laterne befestigt war.

Komplett entfernter Antriebskasten

Komplett entfernter Antriebskasten

Der Kastenrahmen ist auch entfernt. Eine der vier Schrauben, welche von unten eingeschraubt die untere Abdeckung mit dem Gehäuse verbanden, liegt auf dem Magneten (der sofort alle Kleinmetalle anzieht).

Plastikreste können auch mit einem Seitenschneider abgeschnitten werden. Mit der Trennscheibe ist es nicht immer möglich, jede Stelle zu erreichen.

Plastikreste können auch mit einem Seitenschneider abgeschnitten werden. Mit der Trennscheibe ist es nicht immer möglich, jede Stelle zu erreichen.

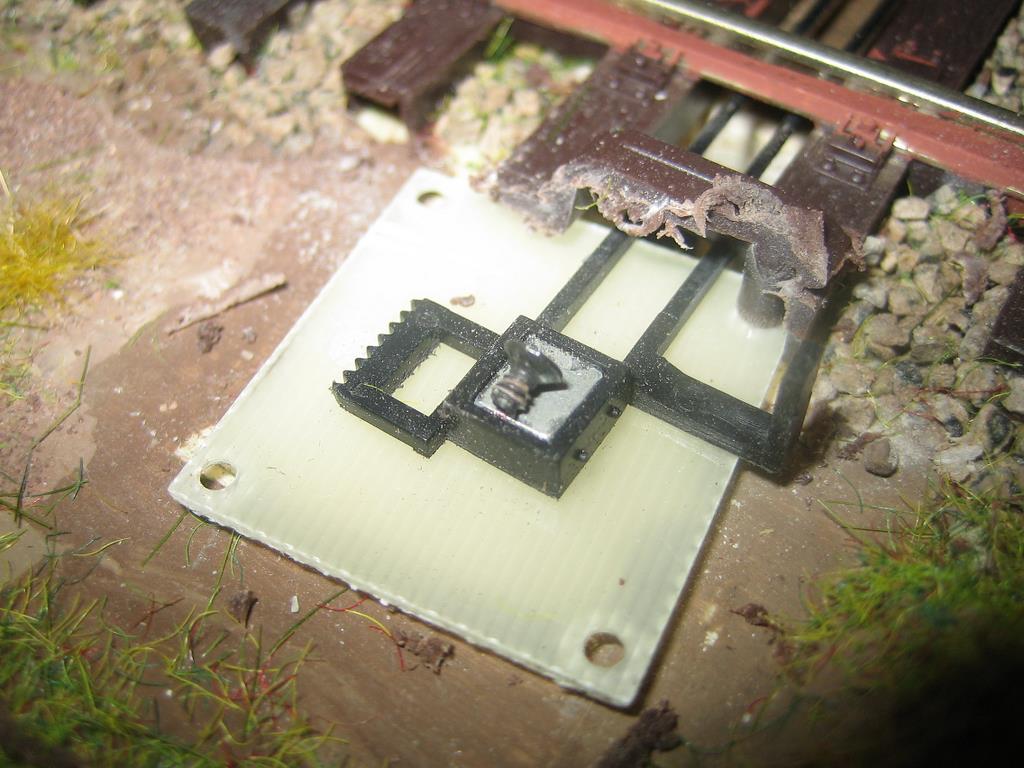

Eine Schraube (oben rechts) steckt immer noch im Restgewinde. Ich habe sie mit einem Skalpell herausgefummelt. Die Bodenplatte liegt nur ganz frei und kann entfernt werden.

Eine Schraube (oben rechts) steckt immer noch im Restgewinde. Ich habe sie mit einem Skalpell herausgefummelt. Die Bodenplatte liegt nur ganz frei und kann entfernt werden.

Probehalber aufgestellt: Weichenstellbock von Schnellenkamp

Probehalber aufgestellt: Weichenstellbock von Schnellenkamp

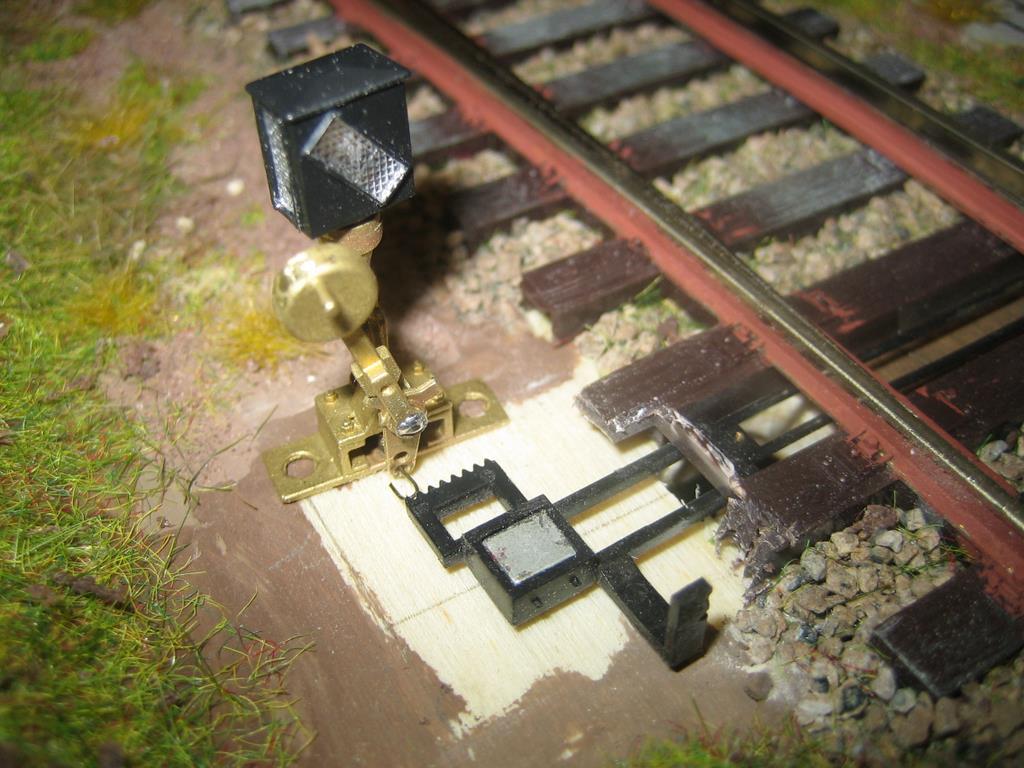

Der Weichenstellbock von Schnellenkamp wird probehalber daneben gestellt. Wie nun eine Verbindung zum Zungenstellhebel schaffen? So wie auf dem Bild zu sehen, steht der Weichenstellbock zu dicht am Gleis. Ein Abstand von 2 cm bis zur Schwellenkante sollte eingehalten werden.

Messingplättchen für die Kraftübertragung

Messingplättchen für die Kraftübertragung

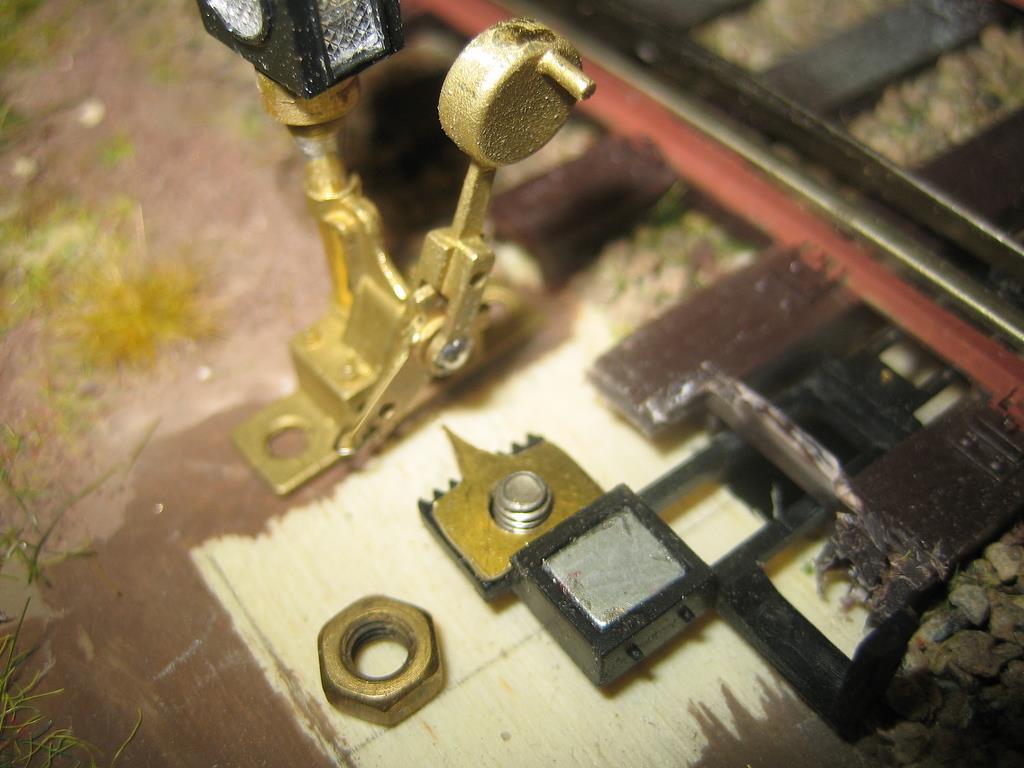

Ich habe mir ein kleines Messingplättchen (ca. 0,5 mm stark) zurechtgeschnitten und ein Loch für eine 3mm Schraube hinein gebohrt. Dieses Plättchen wird auf den Zahnstangenrahmen montiert. Die Nase am Plättchen war eigentlich dafür gedacht, dass diese in den Weichenstellhebel greifen kann, was aber leider nicht vernünftig funktionierte. Die Schraube ist auf dem Bild von unten ins Plättchen eingesteckt worden, aber auch das war noch keine gute Lösung. Auf den letzten Bildern ist ersichtlich, dass die kurze Schraube von oben eingesteckt und die Mutter von unten eingedreht wurde.

Raum schaffen für die neue Verbindung

Raum schaffen für die neue Verbindung

Allerdings scheuert die Mutter auf dem Untergrund. Abhilfe: Schraube wieder entfernen und mit Dremel und Fräskopf vorsichtig einen kleinen Kanal aus der Holzplatte ausfräsen. Dann alles wieder montieren, die Mutter hat nun unten genug Raum für den Stellweg.

Der Weichenbock wird aufgeschraubt

Der Weichenbock wird aufgeschraubt

Erster Funktionstest

Erster Funktionstest

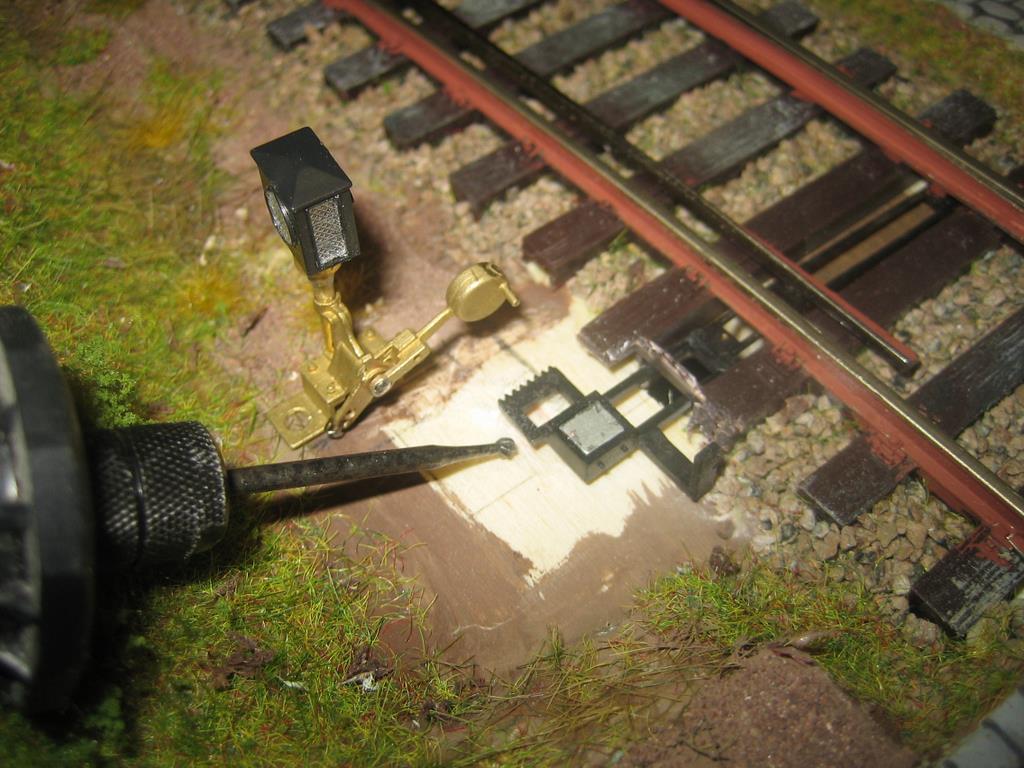

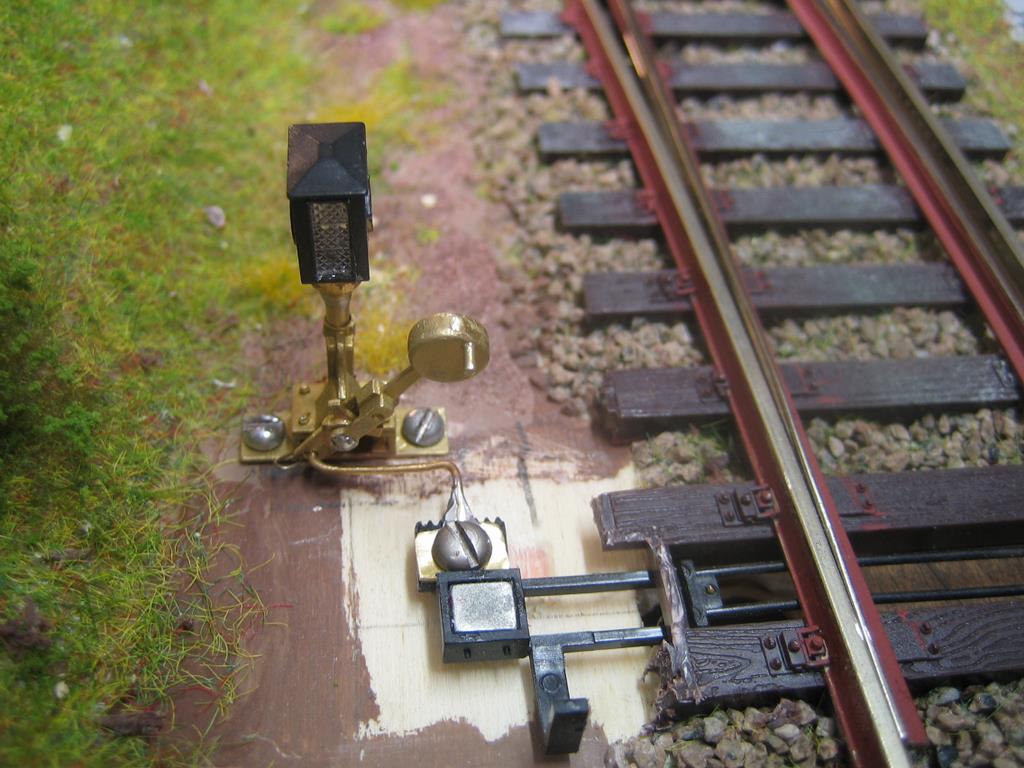

Der Weichenstellbock wird mit dem Untergrund verschraubt. An das Messingplättchen habe ich einen Messingdraht gelötet. Die Lösung mit der „Nase“ war nicht so gut. Den Draht habe ich zweimal abgewinkelt, sodass er ca. 1 cm von der Weiche weg zeigt. Der Weichenstellbock kann nun den Abstand zu den Schwellen von 2 cm einhalten.

Der Weichenstellbock von Schnellenkamp wird als Bausatz verkauft. Die Laterne besteht aus Kunststoff, alles andere ist aus Messing. Dazu gehört noch eine Metallfeder. Der Stellhebel besitzt unten zwei Bohrungen, eine für die Feder und die Andere für eine Verbindung zum Zungenstellhebel. In dieser Bohrung steckt auch mein abgewinkelter Messingdraht. Ein überlanger Draht liegt der Packung bei, es wird nur ein Stück für den Bausatz benötigt. Der Rest reicht für die Verbindung.

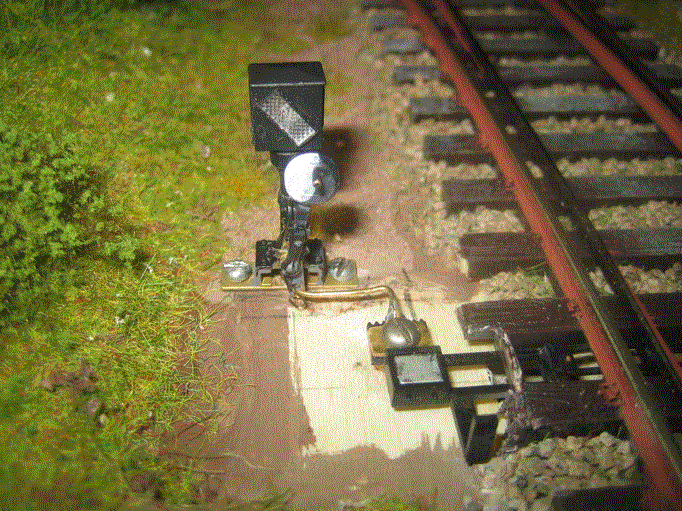

Weichenlaterne und Stellhebel in der Animation

Weichenlaterne und Stellhebel in der Animation

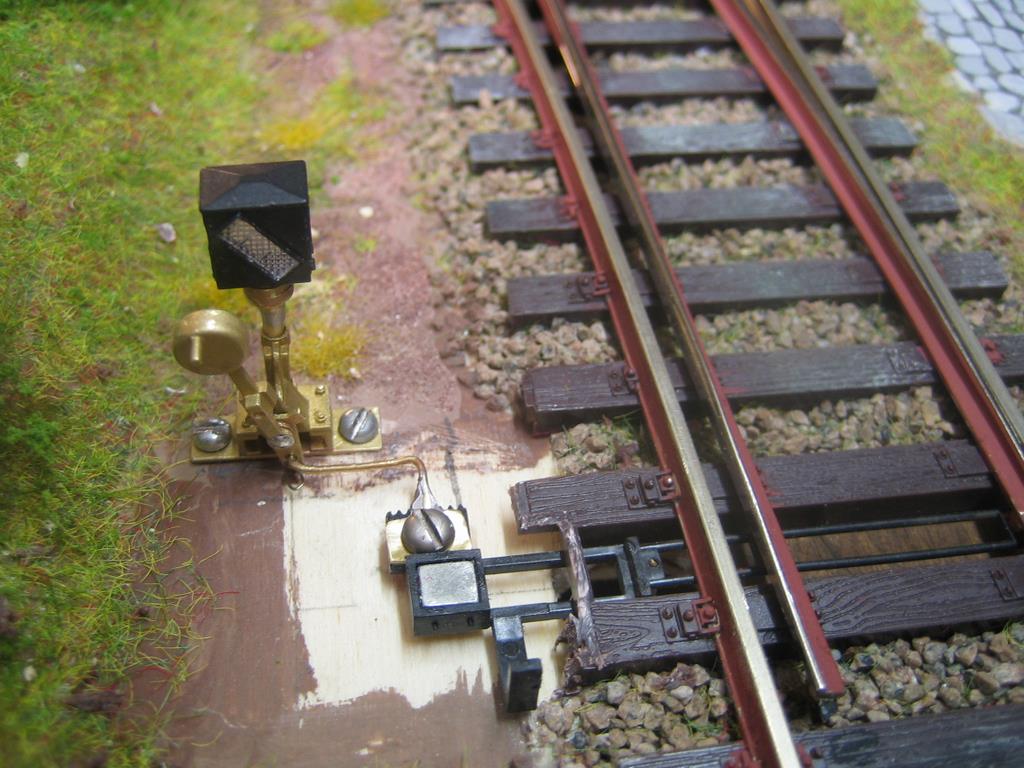

Stellt man nun die Weiche mit der Modul-Stellstange, dann drückt oder zieht der Zungenstellschieber den Handstellhebel am Stellbock und die Laterne dreht sich entsprechend. Manko: der Handstellhebel schwenkt nicht immer ganz herum, das ist leider mechanisch nicht ganz möglich. Aber die Laterne dreht sich um fast 90° (um ehrlich zu sein, manchmal sind´s vielleicht auch nur 85°).

Zweiter Ansatz: Originale Weichenlaterne mit neuer Mechanik

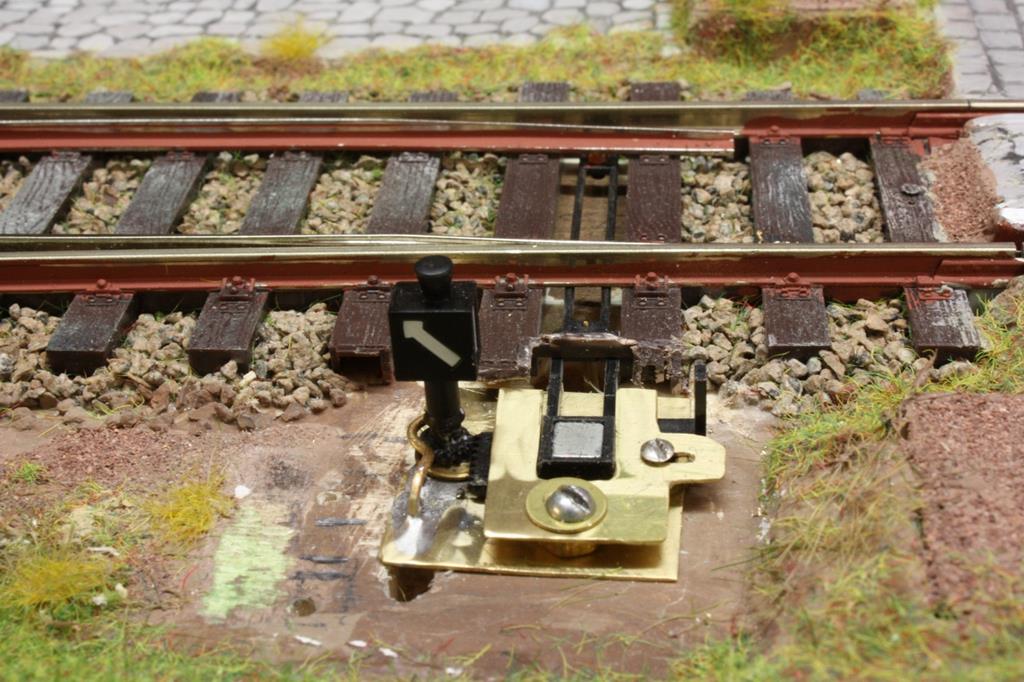

Hier noch eine weitere Reparaturmöglichkeit ohne den Schnellenkamp Weichenbock. Hierbei wird die originale Weichenlaterne verwendet. Die Laterne wird wieder auf des Zahnrad geklebt, und eine zusätzliche Konstruktion stabilisiert das Ganze.

Alternativer Versuch unter Verwendung der ursprünglichen Mechanik

Alternativer Versuch unter Verwendung der ursprünglichen Mechanik

Fazit: die Weiche hat wieder eine Laterne, auch wenn´s nicht die genialste Lösung ist! Es war mein erster Reparatur-Umbau. Nach dem Sicherstellen der Funktion kann man sich dann um die Optik kümmern, zum Beispiel mit einer neuen Blechabdeckung.
