Spielwarenmesse 2012: Lenz Gleise und Weichen

Es bahnt sich ein kleiner Durchbruch in Sachen Gleisbau bei Lenz an. Die bisherigen (komplexen) Gründe für die Verzögerung in Sachen Weichen konnten beseitigt werden, so dass jetzt gleich beide neuen Weichentypen als  Prototypen zu sehen waren.

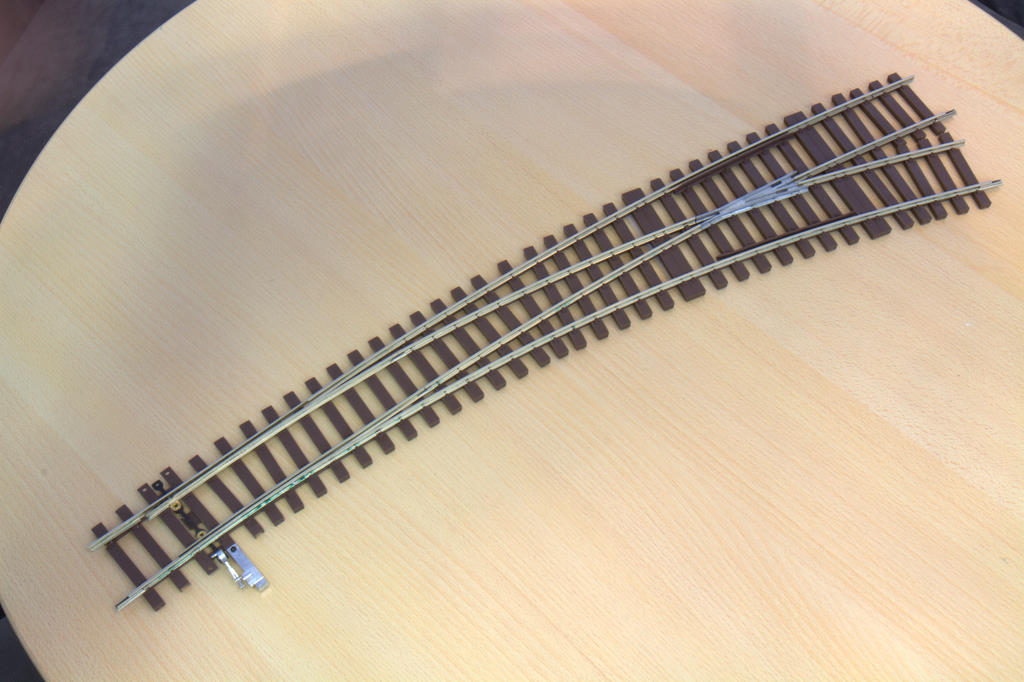

Prototyp der neuen Bogenweiche

Prototyp der neuen Bogenweiche

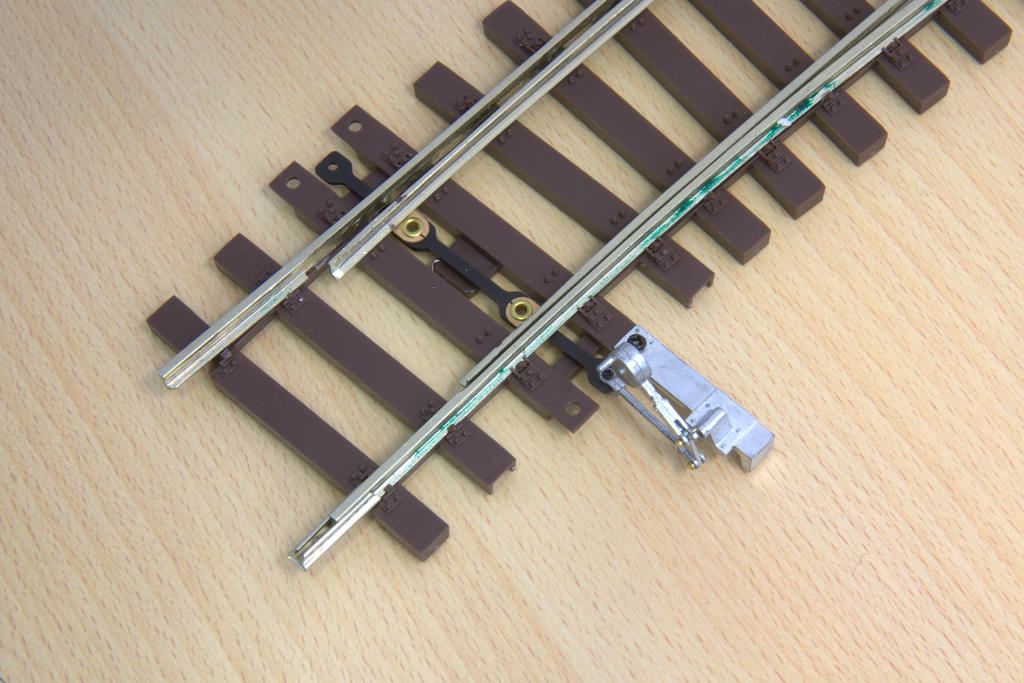

Weichenhebel und Antrieb

Sofort fällt ins Auge, dass an Stelle der Attrappe für den motorischen Antrieb jetzt ein Weichenstellhebel getreten ist. Der funktioniert ganz wie das Vorbild. Es wird in Zukunft ausschließlich mechanische Weichen geben, die durch einen ansteckbaren Antrieb zu Elektroweichen werden. Hierbei ist angestrebt, den Antrieb mit beleuchteter Laterne an beiden Seiten der Weiche montieren zu können. Damit das klappt, sind beidseits verlängerte Schwellen mit Ösen an den Schwellen angespritzt. Teppichbahner, die Bernd Lenz bekanntermaßen besonders am Herzen liegen, können so je nach Aufbau die Position wählen, bei einer stationären Montage werden die nicht benötigten Laschen einfach abgeschnitten. Wie auch jetzt bei der elektrischen Weiche wird es einen Stecker an einer Schwelle geben, so dass die Stromversorgung über die Schienen erfolgen kann. Konsequenterweise ist der Stecker auch beidseitig vorgesehen. Nebenbei wird so auch die Wartung des Antriebes vereinfacht.

Früher Prototyp, der Weichenhebel ist noch lose aufgesteckt, die Mechanik provisorisch verschraubt

Früher Prototyp, der Weichenhebel ist noch lose aufgesteckt, die Mechanik provisorisch verschraubt

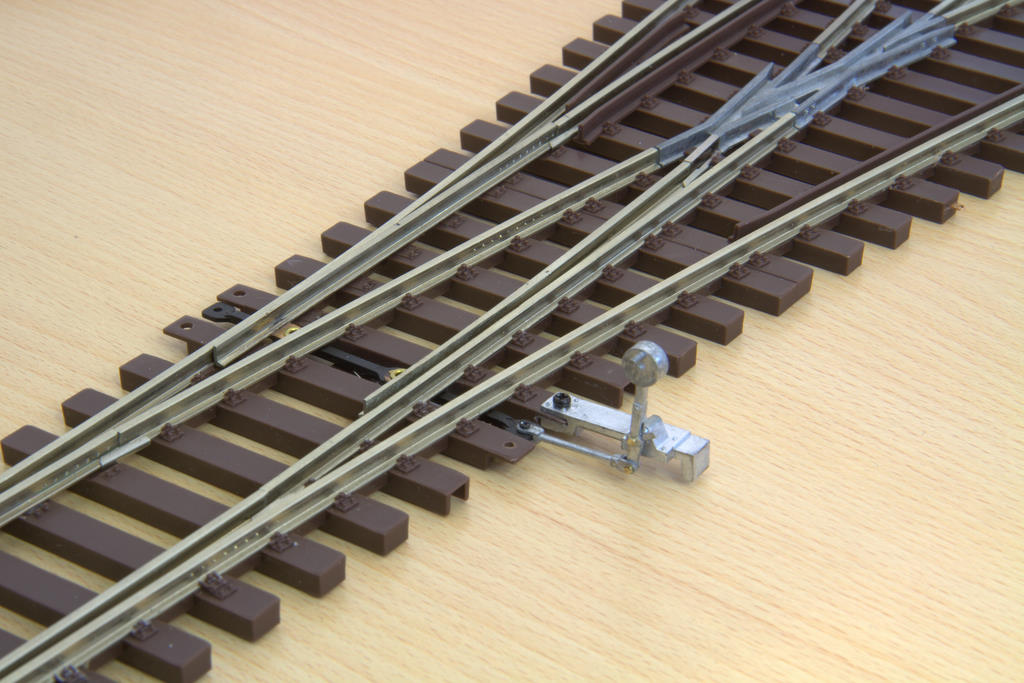

Stellhebel bei der Doppelweiche

Stellhebel bei der Doppelweiche

Die Weichenhebel sind bei den Messemustern noch provisorisch befestigt, es handelt sich um eine frühe Version, an der noch Änderungen möglich sind. Die Hebel sind aus festem Zinkdruckguss und daher stabil genug für eine manuelle Betätigung. Die Weichenherzstücke, ebenfalls aus Zinkdruckguss, werden noch vernickelt, so dass sie optimale Leitfähigkeit und eine glatte Oberfläche aufweisen werden.

Weichenrost und Schwellenmaserung

Leicht zu erkennen: Die Prototypen haben noch keine Schwellenmaserung. Die kommt erst ganz zum Schluss, wenn die mechanischen und funktionalen Änderungen eingearbeitet sind – die Erodiermaschine, die die Maserung in die Spritzgussform für die Schwellen graviert, ist mit diesem Job zwei volle Tage pro Weiche beschäftigt. Ein teurer Arbeitsschritt, den man lieber nur einmal durchführen möchte.

Die Radlenker sind allesamt bereits am Weichenrost angegossen und aus Kunststoff: Das spart enorme Herstellungs- und Montagekosten. Nach einem Altern der Schienen haben sie die gleiche Farbe wie die Schienenflanken.

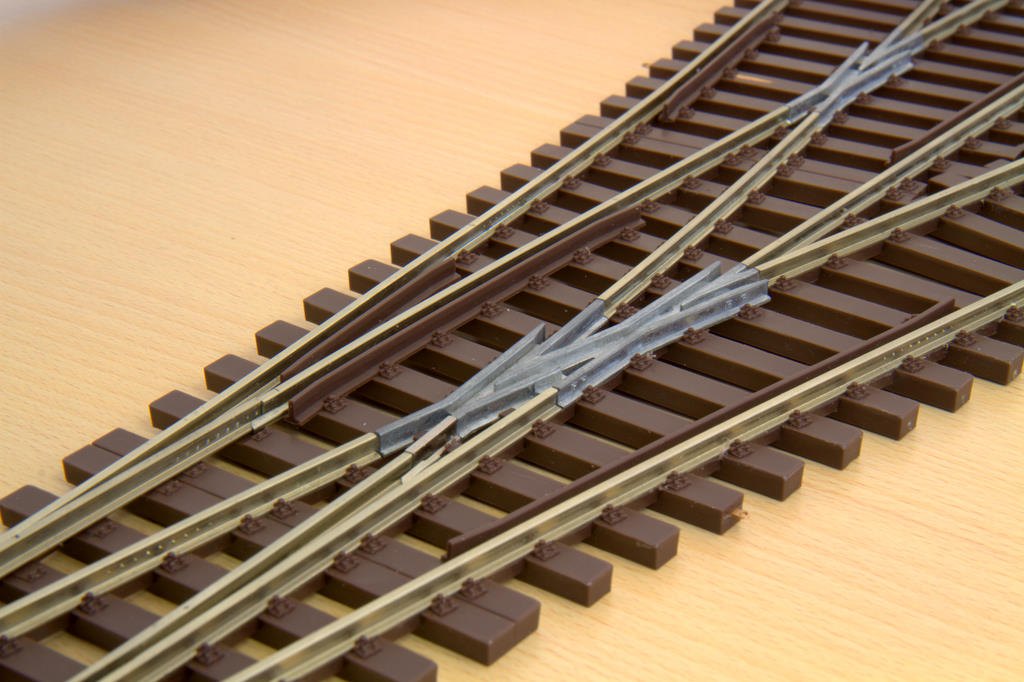

Radlenker und Herzstück der Doppelweiche

Radlenker und Herzstück der Doppelweiche

Weichenzungen

An den Zungen der Bogenweiche ist noch etwas mehr Arbeit nötig – man sieht, dass hier noch flugs vor der Messe eine Bogenweiche zusammengebaut wurde, um wenigstens ein Messemuster zu haben. Der Schwerpunkt liegt ganz klar bei einer maximalen Betriebssicherheit, und bei einer langlebigen Funktion. Wenn zur Erreichung dieser Ziele eventuell kleine Kompromisse nötig sind, dann werden die eher zu Lasten der Optik als zu Lasten der Funktion gehen.

Die dicken Nieten der frühen Version werden aller Wahrscheinlichkeit nach durch kleinere Exemplare ersetzt werden. Nach einer Alterung sind sie auch kaum noch zu sehen.

Apropos Zungen: Bei den bisherigen Weichen sind die Zungen aus Neusilberguss: Eine solide, aber auch teure Angelegenheit. Die neuen Weichen haben Zungen aus gestanzten Neusilberprofilen, die leicht federn. Die Zungen werden mit einer besonderen Art von Schienenverbinder am Herzstück befestigt. Das soll für eine besonders hohe Seitenstabilität sorgen und ein Kippeln der Zungen vermeiden. Den Übergang an dieser kritischen Stelle ohne Stoß einerseits, bei maximaler Beweglichkeit und Langlebigkeit andererseits sauber hinzubekommen, ist eine wichtige Aufgabe bei der finalen Entwicklung. Bei dem gezeigten frühen Prototypen, ist man zwar schon recht weit, aber noch nicht beim gewünschten Status angekommen.

Geometrisches

Bei der Betrachtung der Weichen sollte nicht übersehen werden, dass auch die 22,5 Grad Kreuzung mit einer Länge von 277,2 mm fast fertiggestellt ist. Die Kreuzung passt beispielsweise in die Geometrie zum Bau einer doppelten Gleisverbindung, eines sogenannten Hosenträgers.

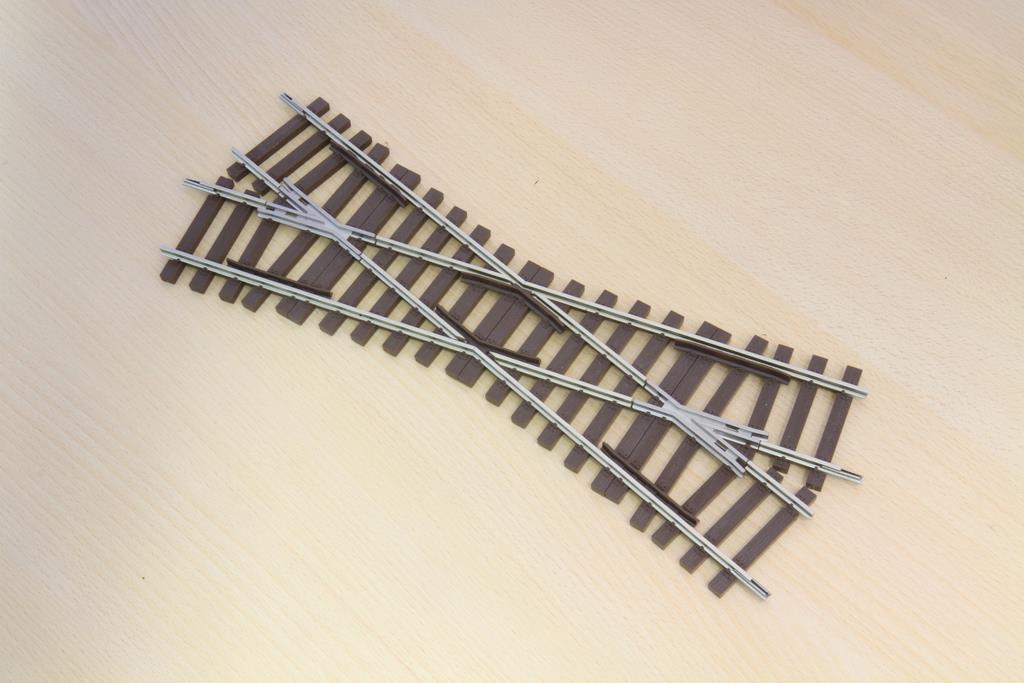

22,5 Grad Kreuzung

22,5 Grad Kreuzung

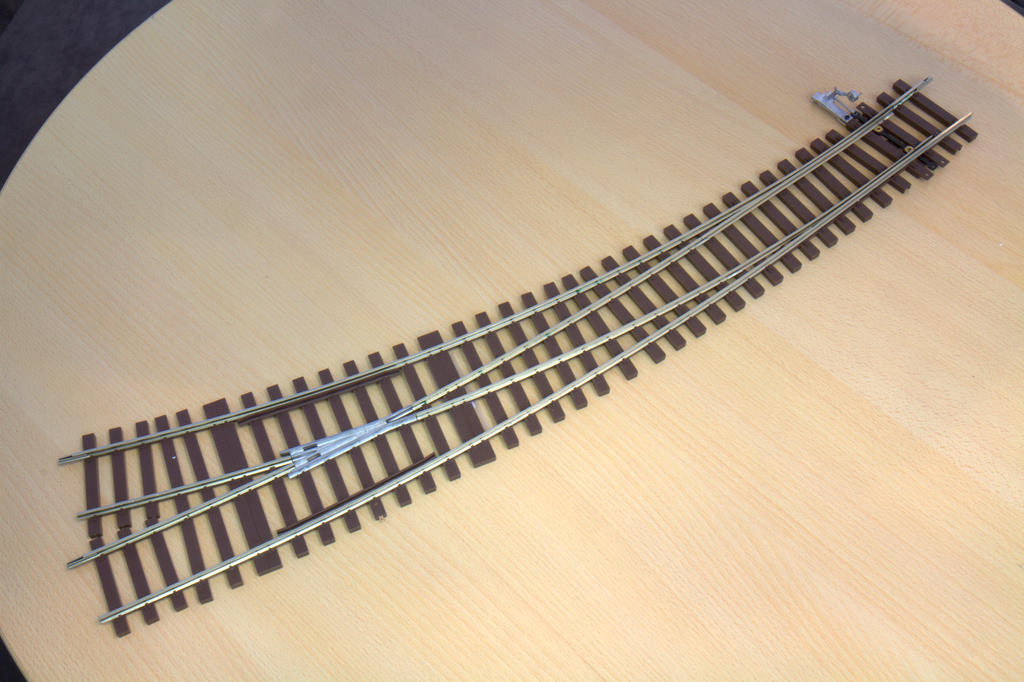

Die rechte Bogenweiche

Die rechte Bogenweiche

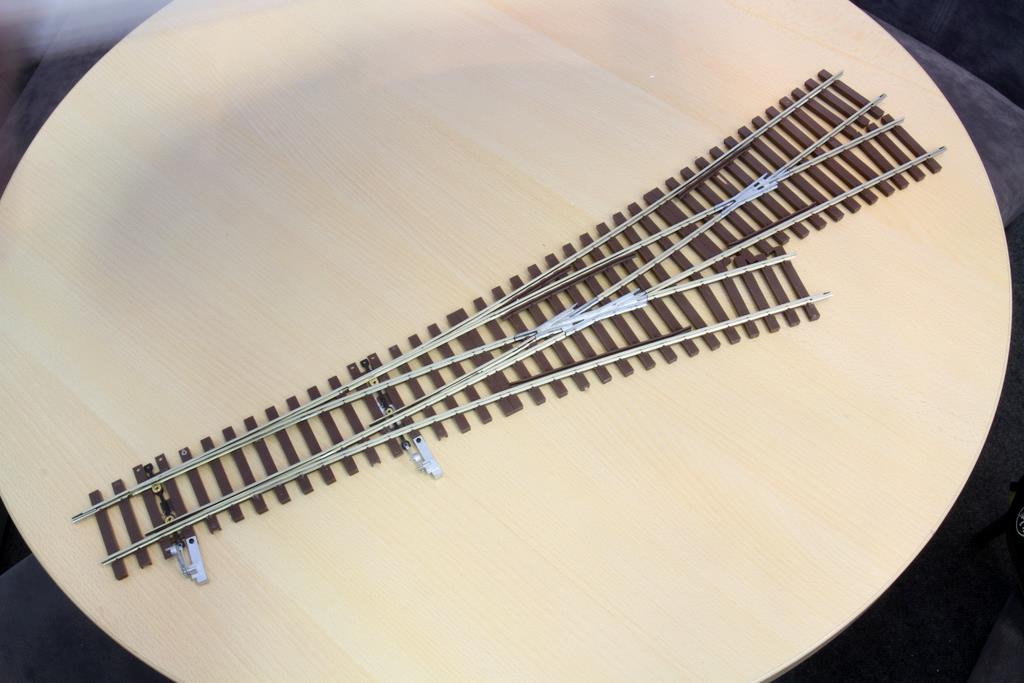

Doppelweiche oder Dreiwegeweiche: Ein langes Modell und trotzdem platzsparend

Doppelweiche oder Dreiwegeweiche: Ein langes Modell und trotzdem platzsparend

Der Innenbogen der Bogenweiche entspricht den 102,9mm des Lenz Radius 2, der Außenbogen hat etwa 1600mm Radius.

Die Doppelweiche, oft auch Dreiwegeweiche genannt, ist in der Geometrie eine normale Weiche, die in eine andere „hineingeschoben“ ist. Das spart jede Menge Platz, passt aber weiterhin zur Lenz Gleisgeometrie, da die Maße jedes Weichenteils denen der Standardweiche entsprechen.

Eine Skizze der Gleisgeometrie ist auf der Seite des Spur Null Gleissystems auf der Webseite von Lenz zu finden.

Weiterentwicklung und Zeitplan

An den Weichen ist die technische Weiterentwicklung, die man bei Lenz vorantreibt, gut zu sehen. Auch die bisherigen Weichen werden in der nächsten Generation die neue Mechanik bekommen, ebenso die DKW. Bis es soweit ist, braucht es aber noch ein Weilchen, Termine dafür gibt es noch keine.

Für die Bogenweichen und die Doppelweiche / Dreiwegweiche gibt es aber sehr wohl einen Zeitplan: Im Sommer soll es soweit sein, ein Termin für den neuen elektrischen Antrieb steht aber noch nicht fest. Was nicht so tragisch ist, er kann ja nachgerüstet werden.

Der Entkuppler, der letztes Jahr als Studie zu sehen war, wird auch weiter entwickelt, hier gibt es noch keinen Zeitplan.

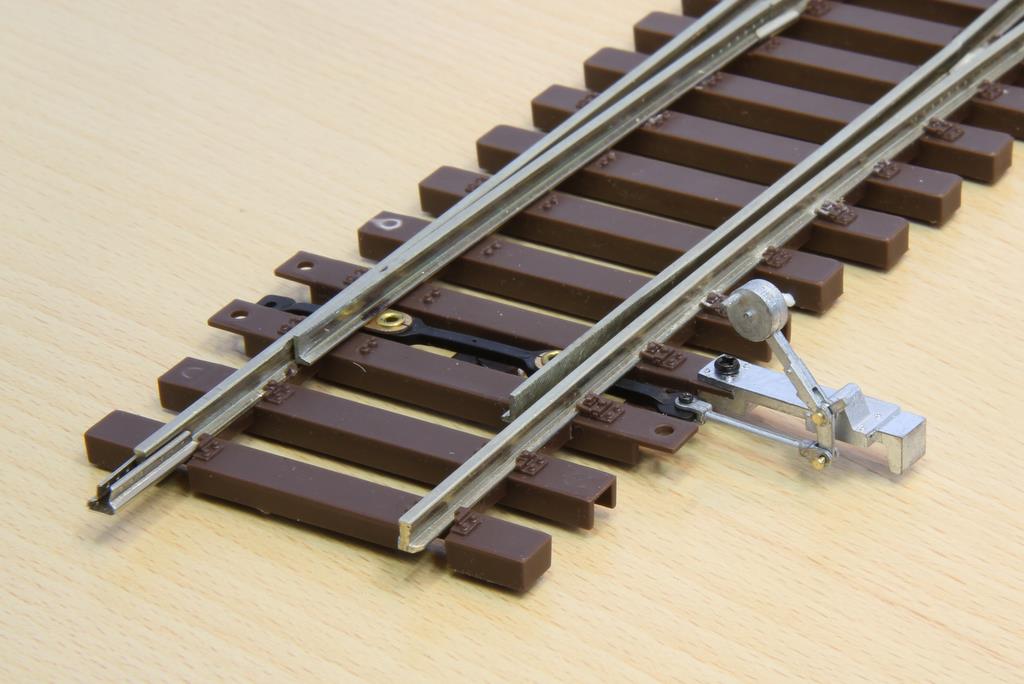

Weichenhebel und Weichenmechanik im Überblick

Weichenhebel und Weichenmechanik im Überblick

Hintergrund für Interessierte

Einige Hintergrundinformationen zum Weichenbau: Die Form für eine Weiche kostet wegen ihrer Größe 80.000 Dollar. Macht bei einer linken und rechten Bogenweiche plus der Doppelweiche … naaa? Die müssen erst mal investiert werden. Dazu kommen Formen und Produktion der Herzstücke, Gleisprofile und Zungen, der eigentliche Spritzvorgang, Montage, Qualitätstests, und die vielen Schritte zum Endprodukt. Kleine Rechenaufgabe für Hobby-Betriebswirtschaftler: Wie viele Weichen eines Typs müssen verkauft werden, um wenigstens die Investition für die Form (von den anderen Kosten mal ganz abgesehen) wieder drin zu haben? Wie viele Weichen werden wohl pro Jahr verkauft? Steuer und Händlermargen nicht vergessen! Vielleicht wird ein Aspekt des  Problems der langen Lieferzeit nach einer kleinen Überschlagsrechnung etwas deutlicher. In einer solchen Rechnerei fehlen dann aber immer noch viele Faktoren, und zwar nicht nur die, die mit der globalen wirtschaftlichen Vernetzung und den besonderen Gegebenheiten in Fernost zu tun haben. Aber wir wollen es nicht zu weit treiben, und uns lieber am Ergebnis erfreuen: Einer Spur Null Modellbahn, die uns viele Stunden der Entspannung und Freude beschert.

Nachtrag: Preise

Die Bogenweichen kosten 119,50 €, die Dreiwegeweiche 142,50 €. Es hat sich in Fernost eingebürgert, jedes Jahr mal eben die Preise um 10% anzuheben, in den letzten Jahren teilweise sogar deutlich darüber. Grund sind sicher deutlich steigende Rohstoffkosten, aber auch interne Gründe der Produzenten. Das macht die Endkunden-Preisgestaltung für den Auftraggeber, hier Lenz, nicht gerade einfacher.

Alle Lenz Neuheiten im SNM

Lenz Webseite
